SWZ400/9 CNC mitme spindliga puurmasin tala või U kanaliga terase jaoks
| EI. | Asja nimi | Üksus | Parameetrid | |||
| 1 | Töötlemismaterjali valik | H Beam | Veebi laius | mm | 100–400 | |
| 2 | Ääriku kõrgus | mm | 75-300 | |||
| 3 | Kanali teras | Veebi laius | mm | 126–400 | ||
| 4 | Kõrgus | mm | 53–104 | |||
| 5 | Minimaalne automaatse söötmise pikkus | mm | 1500 | |||
| 6 | Maksimaalne sööda pikkus | mm | 12000 | |||
| 7 | Maksimaalne kaal | Kg | 1500 | |||
| 8 | Spindel | Puurimispeade arv |
| 3 | ||
| 9 | Spindlite arv puurimispea kohta |
| 3 | |||
| 10 | Puurimisulatus mõlemal küljel | mm | 12,5 ～￠30 | |||
| 11 | Keskmine puurimisvahemik | mm | 12,5 ～￠ 40 eurot | |||
| 12 | Spindli kiirus | p/min | 180-560 | |||
| 13 | Puuriklambri vorm | / | Morse 4 | |||
| 14 | Aksiaalne etteandekiirus | mm/min | 20-300 | |||
| 15 | Cnc telg | CNC-telje etteandmine | Servo mootori võimsus | Kw | umbes 4 | |
| 16 | Maksimaalne kiirus | m/min | 40 | |||
| 17 | Liigutage ülemist seadet horisontaalselt | Servo mootori võimsus | Kw | umbes 1,5 | ||
| 18 | Maksimaalne kiirus | m/min | 10 | |||
| 19 | Fikseeritud pool, mobiilne pool vertikaalne liikumine | Servo mootori võimsus | Kw | umbes 1,5 | ||
| 20 | Maksimaalne kiirus | m/min | 10 | |||
| 21 | Masina peamised mõõtmed | mm | umbes 4377x1418x2772 | |||
| 22 | Peamine kaal | kg | umbes 4300 kg | |||
1、Masin on raami struktuur, mis on keevitatud kvaliteetsest terasest.Terastoru tugevdatakse kohas suure pingega.Pärast keevitamist viiakse voodi stabiilsuse parandamiseks läbi kuumvanandamine.
2. Seal on 3 CNC-slaidi, 6 CNC-telge igal slaidil ja 2 CNC-telge igal slaidil.Iga CNC-telge juhib täpne lineaarne veeremisjuht ning seda juhib vahelduvvoolu servomootor ja kuulkruvi.Tala samal lõigul olevaid auke saab töödelda üheaegselt, mis parandab oluliselt aukude positsioneerimise täpsust ja efektiivsust augugrupis.

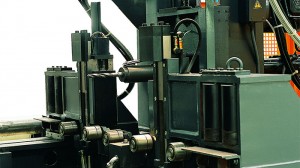

3. Kolm automaatse juhttaktiga puurimispead on vastavalt paigaldatud kolmele CNC liugplokile horisontaalseks ja vertikaalseks puurimiseks.Kolm puurimispead võivad töötada iseseisvalt või samaaegselt.

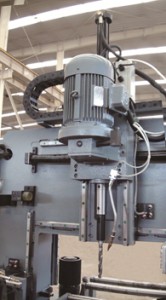

4. Iga puurimispea spindli kiirust juhib sagedusmuundur ja seda reguleeritakse astmeteta;etteandekiirust reguleeritakse astmeteta kiiruse reguleerimisventiiliga, mida saab kiiresti reguleerida suures vahemikus vastavalt tala materjalile ja puurimisava läbimõõdule.

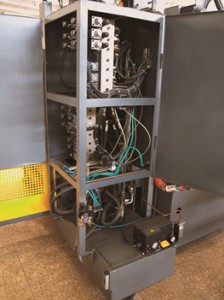

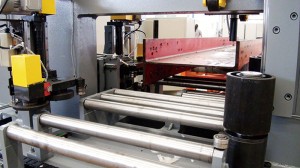

5, tala kinnitatakse hüdraulilise kinnitusmehhanismi abil.
6、Masin on varustatud tala laiuse ja võrgu kõrguse tuvastamisseadmega, mis suudab automaatselt kompenseerida materjali ebakorrapärasest kontuurist põhjustatud töötlemisvea ja parandada töötlemise täpsust.
7 、 Tööpink on varustatud täiustatud jahutussüsteemiga, mille eeliseks on väiksem jahutusvedeliku tarbimine, kulude kokkuhoid ja väiksem kulumine.
| EI. | Üksus | Bränd | Päritolu |
| 1 | PLC | INVANCE | Hiina |
| 2 | Giid | HIWIN/CSK | Taiwan Hiina |
| 3 | Servo mootor | INVANCE | Hiina |
| 4 | Servo ajam | INVANCE | Hiina |
| 5 | Juhtventiil | ATOS | Itaalia |
| 6 | Solenoidhüdrauliline klapp | ATOS/YUKEN | Itaalia |
| 7 | Hüdrauliline pump | JUSTMARK | Taiwan Hiina |
Märkus. Ülaltoodud on meie standardtarnija.Kui ülaltoodud tarnija ei saa mis tahes eriprobleemide korral komponente tarnida, tuleb see asendada teise kaubamärgi sama kvaliteediga komponentidega.
Meie ettevõte toodab CNC-masinaid mitmesuguste terasprofiilide materjalide töötlemiseks, näiteks nurkvarraste profiilid, H-talad / U-kanalid ja terasplaadid.
